Univerzální jednocestný zpětný ventil AN10 Radium Engineering

Jednosměrný zpětný ventil umožňuje průtok pouze jedním směrem. Univerzální zpětný ventil společnosti Radium Engineering má lehké provedení z eloxovaného hliníku, těsnění z vitonu a šroubení z nerezové oceli. Aerodynamický tvar vnitřního pístu zaručuje plynulé laminární proudění.

Vnitřní porty -AN lze připojit pomocí vnějšího kuželového závitu a/nebo vnějšího šroubení ORB (O-kroužky). Směr proudění je laserem vygravírován na boku dílu.

Zpětný ventil je kompatibilní se širokou škálou kapalin, včetně benzínu, etanolu, metanolu, nafty, vody, chladicí kapaliny, oleje atd.

SPECIFIKACE:

Těsnění dílu: Viton

Těsnění pístu: Viton

Šroubení: nerezová ocel

Materiál pružiny: nerezová ocel

Materiál pístu: nerezová ocel

Materiál dílu: eloxovaný hliník

Typ zpětného ventilu: Pružinový píst

Velký šestihran: 30 mm (nebo 1-3/16")

Délka bez adaptérů: 1,72" (43,6 mm)

Maximální provozní tlak: 1000+ psi při 70F

Podpůrný tlak zpětného toku: 1000 + psi při 70F

V základním provedení bez adaptérových konektorů používá univerzální zpětný ventil vnější výstup AN-10 a vnitřní vstup AN-8.

POZNÁMKA!

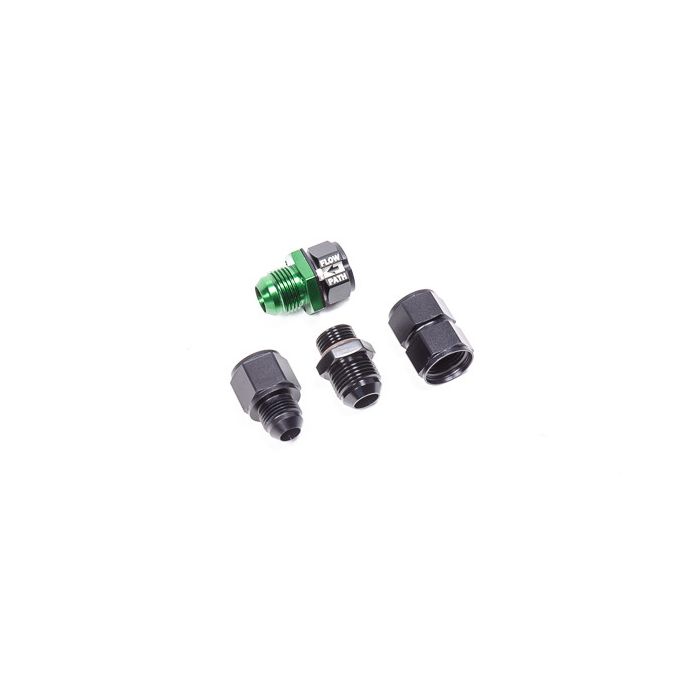

Sada AN-10 obsahuje těleso zpětného ventilu 20-0534, ale přidává všechny potřebné adaptérové konektory pro přeměnu vstupu i výstupu na vnější a/nebo vnitřní AN-10.
