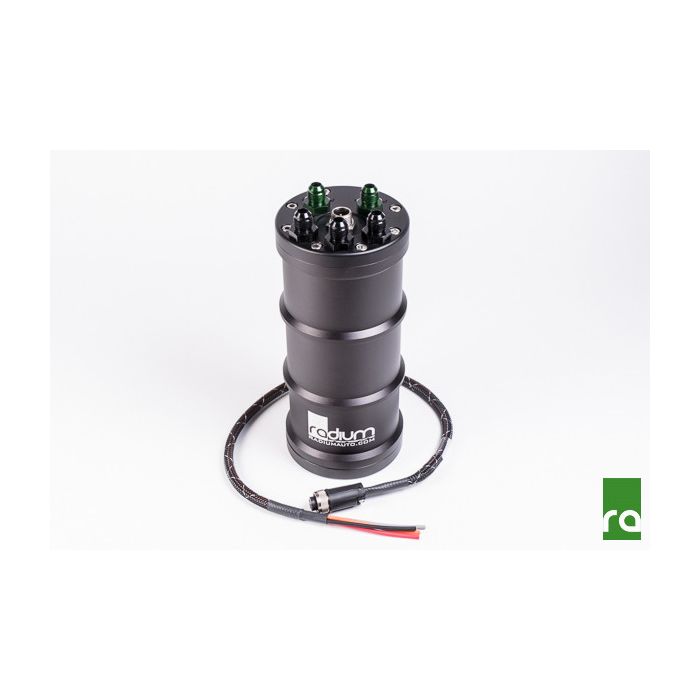

FST Fuel Surge Tank Standard for Single Pump Radium Engineering

Palivová vyrovnávací nádrž (FST) Palivová vyrovnávací nádrž (FST) je navržena tak, aby zabránila nedostatku paliva pro motor ve vozidlech s nedostatečnými přepážkami v palivové nádrži. Vyrovnávací nádrž také poskytuje rychlý a snadný způsob, jak vylepšit jakýkoli standardní palivový systém, aniž by bylo nutné upravovat původní palivovou nádrž nebo čerpadlo. Je to také vynikající řešení pro vozidla, která instalují výkonné úpravy s velkou poptávkou po palivu, jako je přeplňování.

Jak funguje FST

Objem paliva uvnitř vyrovnávací nádrže funguje jako vyrovnávací paměť, která neustále zásobuje čerpadlo FST palivem. Tento objem je udržován čerpadlem hlavní palivové nádrže a také palivem vracejícím se z regulátoru tlaku paliva. Přebytečné palivo ve vyrovnávací nádrži se vrací zpět do hlavní palivové nádrže vozidla.

Rozvody

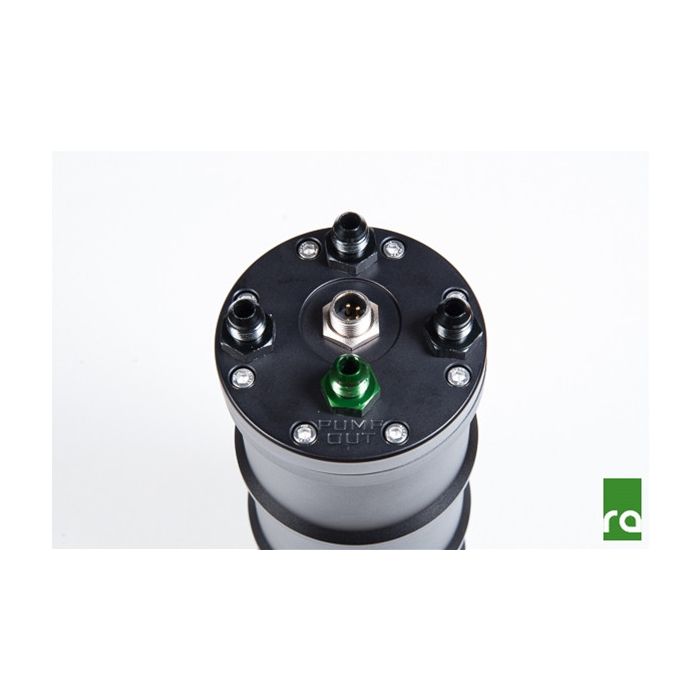

Všechny připojovací armatury na horní straně FST jsou 6AN (9/16"-18) samec.

1. Vnitřní čerpadlo FST přímo zásobuje palivovou lištu(y) přes zelenou přepážkovou armaturu 6AN. Výstupní armatura čerpadla je k dispozici pouze ve velikosti -6AN samec.
2. Tři černé (vyměnitelné) armatury 6AN ORB se používají pro následující:
   A. Palivo vstupující do FST (z dopravního čerpadla)
   B. Přetečení paliva a opuštění FST (do hlavní nádrže)
   C. Palivo vracející se z regulátoru tlaku paliva

POZNÁMKY:

1. Vnitřní usměrňovač proudu zabraňuje pěnění a provzdušňování paliva na všech 3 otvorech.

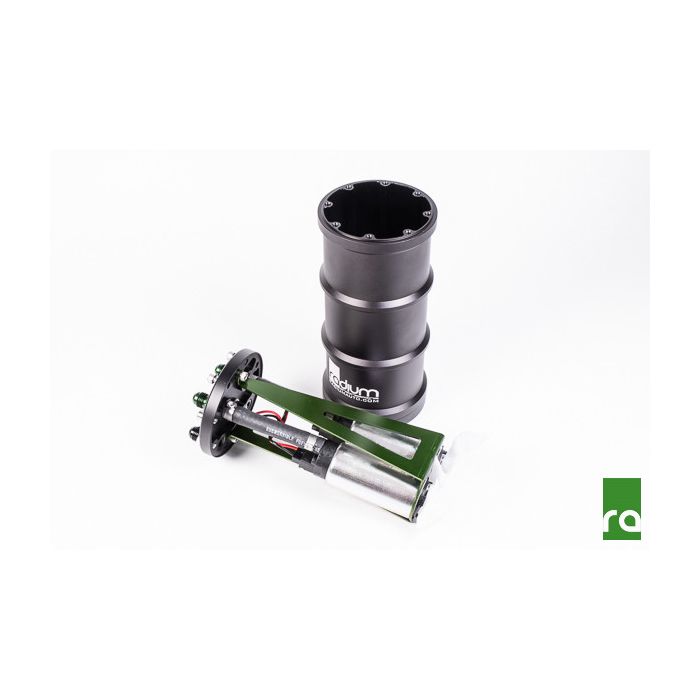

2. Čerpadla se montují interně pomocí hadiček, které jsou odolné vůči benzínu, etanolu a metanolu.
3. Přetečení do hlavní nádrže je u všech instalací nutností. Nádrže bez vratných otvorů budou vyžadovat úpravu horní části závěsu nebo plnicího hrdla, aby se vytvořil otvor pro přetečení.

Elektrické komponenty

Nerezové elektrické šrouby proti otáčení snadno zvládají vysokou proudovou zátěž, kterou kompaktní vícekolíkové přepážkové konektory postrádají. Tato servisně přístupná připojení jsou hermeticky utěsněna a odolná vůči všem standardním i exotickým palivům. Jsou dodávány nevodivé eloxované hliníkové matice ve tvaru žaludu, aby se zabránilo jakémukoli náhodnému zkratu. Součástí balení je elektrické vybavení pro palivové čerpadlo. Kromě toho je vnitřní kabeláž izolována vysoce kvalitním chemicky odolným ETFE. Doporučují se sady relé, jako je 17-0031, k pohonu těchto nových vnitřních palivových čerpadel.

Kompatibilita čerpadel

Tento systém podporuje následující palivová čerpadla (prodávána samostatně):

• *Walbro F90000267
• *Walbro F90000274
• *Walbro F90000285
• *Walbro F90000295
• *Walbro GSS341
• *Walbro GSS342
• *AEM 50-1000
• *AEM 50-1200
• *AEM 50-1220
• **Bosch BR540
• **Deatschwerks DW400
• **Deatschwerks DW440 (brushless)
• **Deatschwerks DW810 (brushless)
• **Protec 11928 (brushless)
• **Fuelab 49614 (brushless)
• *Ti Automotive E5LM (brushless)

*K těmto čerpadlům jsou v sadě dodávány filtry.
**Filtry jsou dodávány výrobcem palivového čerpadla.

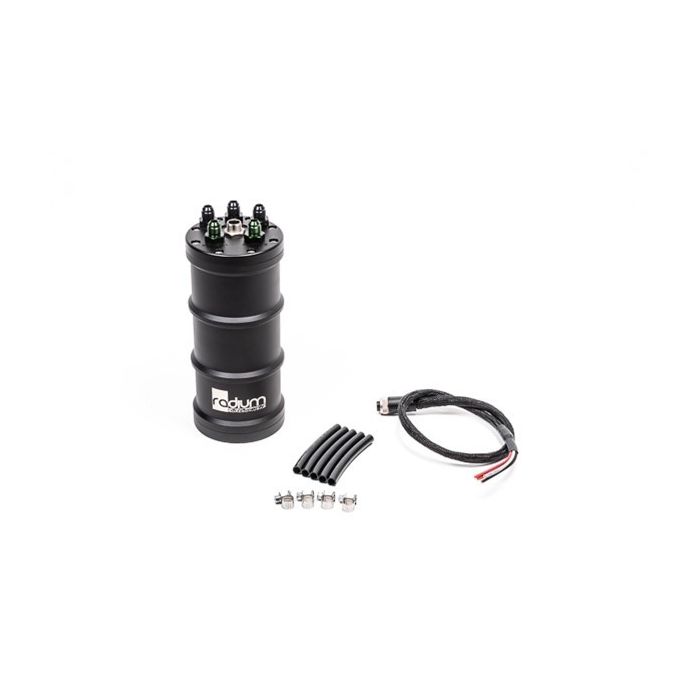

Součástí balení

• Extrudovaná eloxovaná hliníková nádoba o objemu 1,5 litru

• Odnímatelné hliníkové uzávěry s O-kroužkovým těsněním

• 6AN O-kroužkové armatury

• Nerezové komponenty odolné proti korozi

• Nerezové svorky pro čerpadla o průměru 39–45 mm

• Velké a malé ID připojení čerpadla

• Zapojení čerpadla s technologií Plug and Play

• Předčerpadlové filtry

• Elektrické svorky proti otáčení
